Descrição
O Braço Giratório FSR é projetado em perfis laminados de alta resistência ou viga caixão, garantindo máxima rigidez estrutural para elevação localizada de cargas de até 15 toneladas. É a solução definitiva para células de fabricação e áreas de expedição que exigem agilidade sem ocupar o caminho de rolamento principal.
Diferenciais Operacionais:
- Alta Capacidade: Projetos robustos que suportam de 250kg a 15t.
- Ergonomia e Fluidez: Rolamentos de precisão que permitem giro suave, manual ou motorizado.
- Segurança Total: Fornecido com ART de fabricação e Memorial de Cálculo.

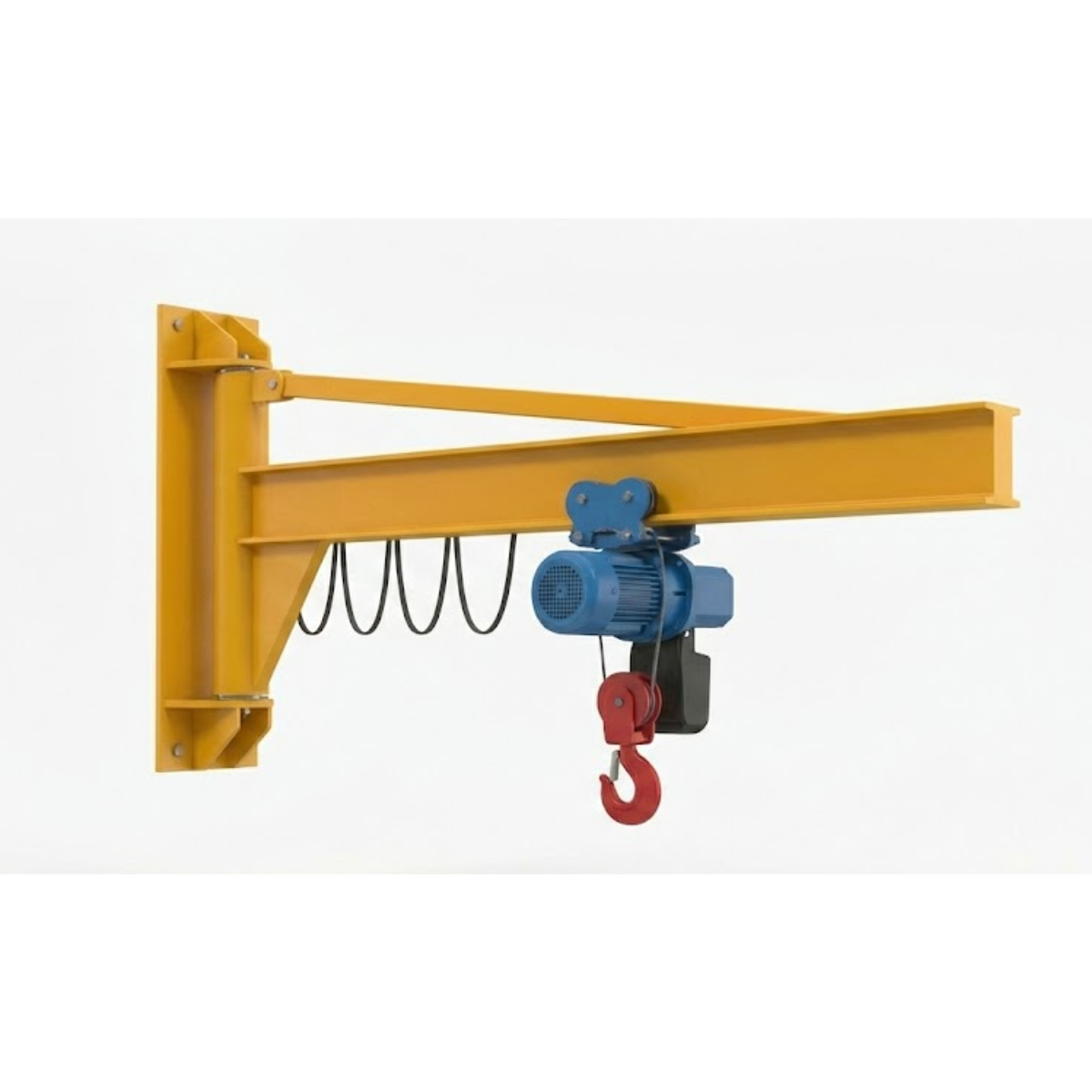

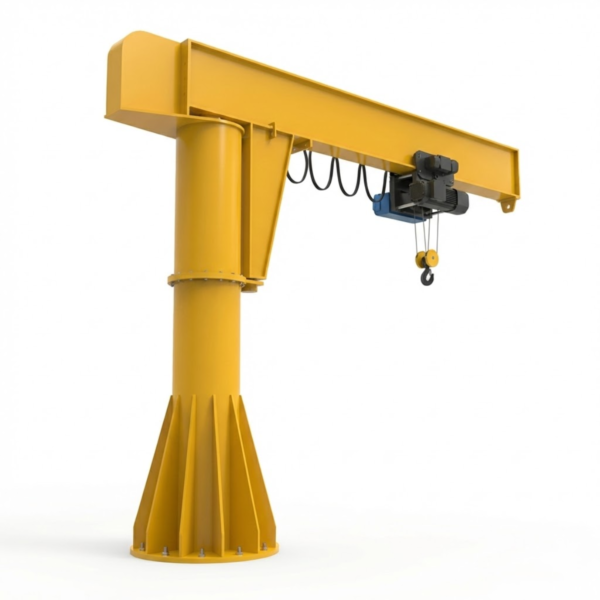

- Versatilidade: Instalação em coluna (piso) ou console (parede/pilar).
Tabela Técnica de Modelos
| Característica | Modelo de Coluna (Piso) | Modelo de Parede (Console) |
| Capacidade Máxima | 15.000 kg (15 t) | 10.000 kg (10 t) |
| Ângulo de Giro | 270° ou 360° (Contínuo) | 180° a 220° |
| Alcance (Raio) | 2,0 m a 12,0 m | 2,0 m a 8,0 m |
| Acionamento | Manual ou Motorizado | Manual ou Motorizado |
| Fixação | Chumbadores em Base de Concreto | Abraçadeiras ou Placas em Pilares |
Especificações Técnicas
- Estrutura: Perfis laminados tipo “I” / “W” ou Viga Caixão Soldada.
- Classe de Serviço: A2 a A4 (NBR 8400 / ISO 4301).
- Acabamento: Jateamento SA 2.5 e Pintura PU (Amarelo Segurança).
- Compatibilidade: Preparado para talhas elétricas de corrente ou cabo de aço.
- Alimentação: Sistema Festoon (Cabo chato) incluso.
Itens Inclusos no Fornecimento:
- Estrutura Metálica Completa (Braço e Coluna/Console).
- Conjunto de Rolamentos e Eixos.
- Sistema de Eletrificação para a Talha.
- Memorial de Cálculo e Documentação Técnica (ART).
